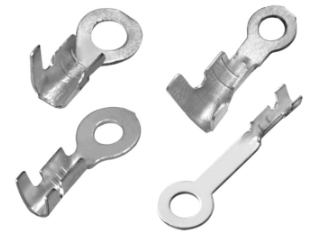

نحوه بررسی وضعیت Crimp در اتصالات Crimp

کیفیت Crimp اتصالات Crimp یک عامل اصلی در اطمینان از عملکرد اتصال نهایی است. ما می توانیم قضاوت کنیم که آیا وضعیت Crimp در شرایط زیر خوب است ، از جمله: آیا مهر و موم ترمینال آسیب دیده است ، مهر و موم ترمینال خم نمی شود ، عایق در پنجره ترمینال عایق بندی نمی شود ، عایق عایق سیم را سوراخ نمی کند ، لبه لبه به درستی شامل می شود ، قلم مو قابل مشاهده است ، پس از آنکه سیم میکرومتر می شود ، عایق بندی شده است ، در صورت عدم وجود قلم مو نیست ، آیا در آن قرار نیست. پنجره تحمل.

لازم است بررسی کنید که آیا پایانه های سخت افزاری تمبر به درستی پیچیده شده اند. چه با دست و چه ماشین ، باید هر اتصال را با دقت بررسی کنید. خستگی نادرست عمر سرویس اتصالات Crimp را بسیار کوتاه می کند و حتی یک خطر ایمنی نیز خواهد بود.

از آنجا که هر نوع کانکتور و مشخصات تحمل ضخامت متفاوتی دارد ، از اندازه گیری ضخامت سیم پیچ سیم می توان به عنوان یک شاخص مرجع استفاده کرد. ضخامت نادرست نه تنها زندگی را کوتاه می کند ، بلکه حتی ممکن است باعث شود که اتصال ناپایدار باشد و به سرعت از هم جدا شود و در نهایت باعث ضرر شود.

چگونه می توان یک کیمپ خوب ایجاد کرد

این که آیا حالت چرمی ایده آل است می تواند به طور مستقیم بر دوام استفاده ، به ویژه در محیط های سخت تأثیر بگذارد.

اول از همه ، ما باید روشن کنیم که همه اتصالات برای طیف وسیعی از اندازه سیم مناسب هستند.

اندازه نامناسب سیمهای منتخب و اتصالات Crimp منجر به عملکرد الکتریکی ضعیف و قدرت مکانیکی کافی نمی شود که در نهایت منجر به کاهش دوام خواهد شد.

مقدار کمی از ساییدگی یا آلودگی در مورد مرگ و میر نیز می تواند باعث ایجاد مشکلات مربوط به چرب شود ، اما از آنجا که انواع مختلفی از گریه وجود دارد ، ما باید روش های مختلف را با توجه به موقعیت های مختلف توضیح دهیم.

فناوری پردازش هی

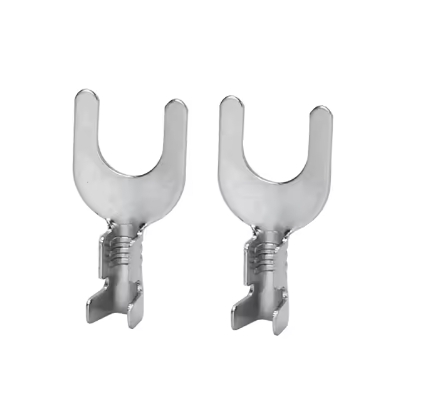

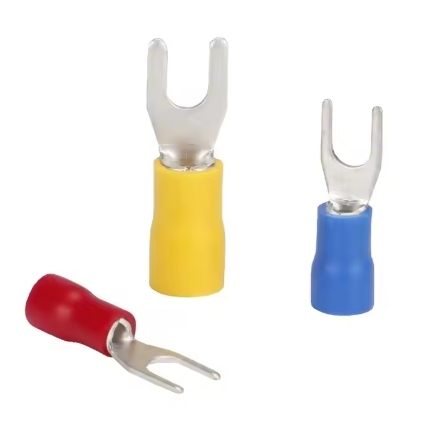

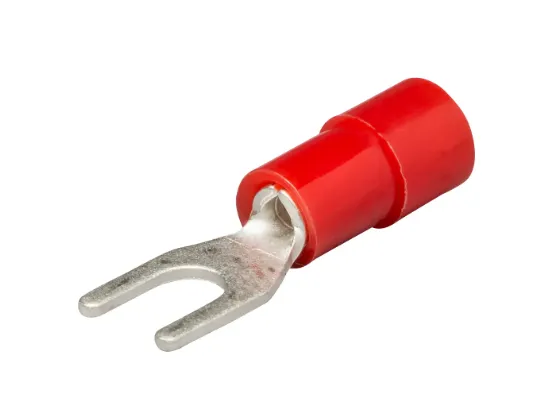

الزامات فنی برای بلوک ترمینال الکتریکی ، ترمینال اسپید ، بهار تاج ، پلاگین موز و انواع دیگر:

1. ماده اصلی عمدتا برنج H62 بدون نیاز خاص است و مواد بهار بهار تاج بیشتر مس بریلیم است.

2. استاندارد برقی: همه مواد را نمی توان با آبکاری طلا پوشانده کرد ، بنابراین قبل از آبکاری طلا ، لایه ای از نیکل مانند بالا آبکاری می شود تا از تأثیر آبکاری طلا اطمینان حاصل شود. استاندارد مشخصات معمولی آبکاری طلای مبتنی بر نیکل این است که ضخامت آبکاری نیکل 80 ~ 80U ، ضخامت آبکاری طلا ≥ 2U است و خلوص طلا مورد استفاده در آبکاری 99.8 ٪ است. از عامل محافظ فیلم جامد استفاده کنید.

3. سطح محصول باید صاف و بدون اکسیداسیون باشد تا از عملی اطمینان حاصل شود ، و بدون برس اطمینان حاصل شود که محصول به دلیل بازه زمانی فشرده نشده از بین نرود.

4. سخت افزار برای اطمینان از کیفیت محصول نباید دارای علائم ابزار ، علائم گیره یا لبه های تیز باشد.

5. نیاز به کیفیت با دقت بالا ، تحمل نامشخص 0.02 پوند است.

مشخصات استاندارد برای انتخاب مواد مهر زنی ترمینال:

1. مواد: برنج ، برنز فسفر ، برنز ، مواد سفارشی تحت شرایط خاص پشتیبانی می شوند ، ضخامت معمولاً 0.2 ، 0.25 ، 0.3 و غیره است.

2.. باز شدن انتهای زن را نمی توان از بین برد ، و برای اطمینان از کیفیت محصول نمی توان سر دور مرد را پیچید.

3 قوس نوار ماده 1M نمی تواند از 5 میلی متر تجاوز کند.

4. سطح همه اتصالات Crimp نمی تواند خرد ، تغییر شکل یا اکسیده شود.

5. همه تحمل های مشخص شده ابعاد کنترل کلیدی هستند.

مشخصات مربوط به آبکاری:

1. الزامات ظاهر: بدون اکسیداسیون ، زردی ، سیاه شدن ، مخلوط کردن ، بنفش ، قلاب ، پاهای بلند و پایین و غیره.

2. الزامات عملکرد الکتروپلینگ: پایه کامل نیکل 50U "-80U" ، آبکاری طلا 1U "، اندازه گیری نقطه دو طرفه 3 میلی متر ؛

3. باید در دمای 260 درجه قرار گیرد و در طی 5 ثانیه هیچ تغییر رنگ ، سیاه شدن ، زردی ، تاول زدن ، ریختن و سایر پدیده های نامطلوب وجود ندارد.

آزمایش عملکرد آبکاری قلع مورد نیاز است ، و میزان پوشش آبکاری قلع بالاتر از 95 ٪ است.

5. آزمایش عملکرد اسپری نمک مورد نیاز است ، غلظت آب نمک 5 ٪ است و 24 ساعت در محیطی با دمای 35 ℃ ، بدون اکسیداسیون و سیاه شدن و سایر پدیده های نامطلوب طول می کشد.

6. انجام آزمایش لایه برداری لازم است: هیچ پدیده لایه برداری از پوشش روی سطح خمیده وجود ندارد.

7. آبکاری محصول باید مطابق با الزامات حفاظت از محیط زیست سبز باشد.

8. تمام نقاط اندازه گیری و بخشی از سطح اندازه گیری با توجه به الزامات نقطه اندازه گیری برقی می شوند (قسمت اندازه گیری به طور کلی قسمت اصلی آبکاری و هدایت قلع است)

چرا HY را انتخاب کنید

مواد با کیفیت بالا: پایانه های PCB ما از مس خالص با قدرت بالا ساخته شده اند و از هدایت و دوام عالی اطمینان حاصل می کنند.

ابعاد دقیق: با دقت حداکثر 0.08 میلی متر ، این پایانه های برقی می توانند کاملاً دستگاه های الکترونیکی مانند خودرو ، ماشین آلات و لوازم خانگی باشند.

چند منظوره: این محصول را می توان در انواع برنامه های مشخص شده با مشتری ، از جمله جعبه های کنترل الکتریکی ، رایانه ها و سایر دستگاه های الکترونیکی استفاده کرد.

تصفیه سطح قابل تنظیم: پایانه ها می توانند با توجه به نیاز مشتری برای اطمینان از سازگاری با دستگاه های مختلف ، با روکش نیکل ، روکش شده با روکش ، قلع ، روکش شده با روکش طلا ، با روکش نقره ای و غیره باشند.

رعایت استانداردهای بین المللی: پایانه های PCB ما ISO 9001: 2015 دارای گواهینامه هستند و به مشتریان تضمین کیفیت و قابلیت اطمینان را در اختیار مشتریان قرار می دهند.
